? ? ? ?焊接過程中，在外界熱源作用下母材及填充金屬熔化成流動液體，并在母材處形成一定幾何形狀的熔池，當焊接熱源離開熔池表面時，母材表面溫度不斷降低，液體金屬開始結晶。熔池有兩次結晶過程，一次是從液相轉變?yōu)楣滔嗟慕Y(jié)晶過程，另一次是同素結構體轉變的二次結晶過程。隨著液體溫度不斷降低，過冷度不斷增大，液相中不斷有晶胚出現，金屬液相與固相之間存在單位體積自由能量差，液體中的晶核形成后，會在能量差的作用下以晶核為中心成長為晶體。

? ? ? 在焊縫的熔合線處，晶體以柱狀晶的形態不斷長大，其長大的方向與熔池的散熱方向一致，焊縫熔池結晶過程中，晶體沿焊縫熔合線不斷長大。熔合線一側是母材，另一側是熔池金屬結晶產生的柱狀體，兩種不同材料具有不同的磁導率。焊縫熔合線處存在材料磁導率的突變，導致焊縫出現磁異常。通過設計特定的磁傳感器通過對磁異常的監督檢測，以此來達到對熔合線的定位即對焊縫的深度測量。

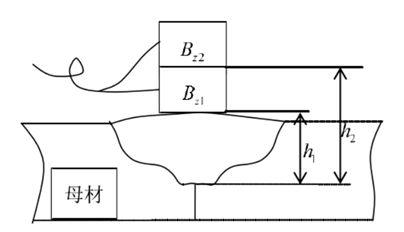

圖1.? 熔深檢測原理圖

圖2.? 對接焊縫示意圖（S為焊縫有效厚度）

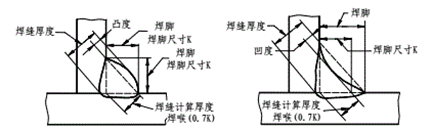

? ? ? ?圖3. 凸形角焊縫示意圖? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖4.? 凹形角焊縫示意圖

圖5. 搭接焊縫示意圖

圖6.? 弱磁熔深檢測儀

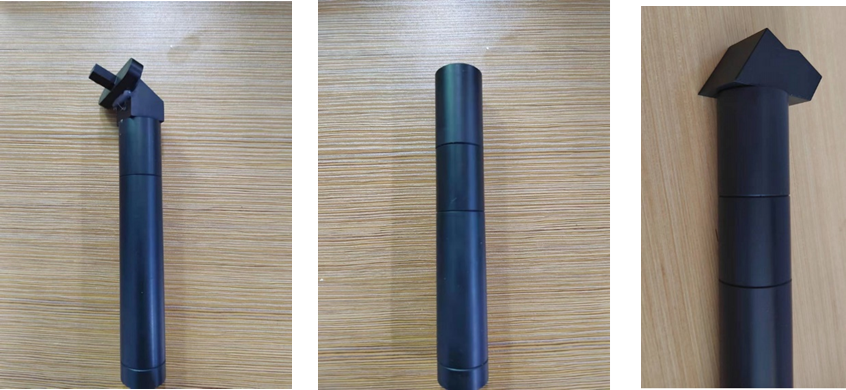

? ? ? ? ? ? ? ? ?圖7. 直角焊縫檢測探頭? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖8. 對接焊縫檢測探頭? ? ? ? ? ? ? ? ? ?圖9. 搭接焊縫檢測探頭

圖10. 數據采集界面

圖11. 對接焊縫分析界面

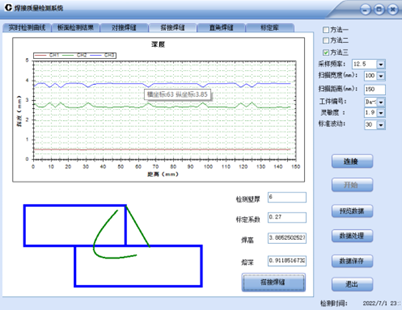

圖12. 搭接焊縫分析界面

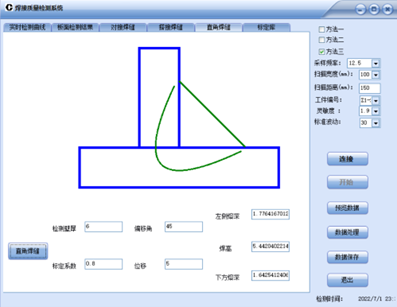

圖13. 直角焊縫分析界面
?

焊縫質量檢測試驗與驗證

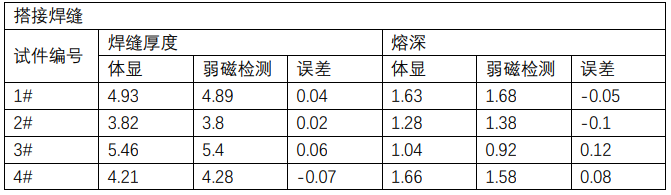

· 搭接焊縫

結果分析：

根據實驗設備切割檢測結果與弱磁焊縫質量檢測儀結果分析驗證，發現搭接焊縫關鍵尺寸測量誤差普遍較小，高度吻合。

注：所有數據單位均為：毫米，下面同上。

·?直角焊縫

結果分析：

通過誤差分析，我們進行角度修訂以及焊趾高度修訂并對原采集數據進行重新計算。根據實驗結果誤差分析，實驗結果吻合度明顯大幅提高、誤差變小。

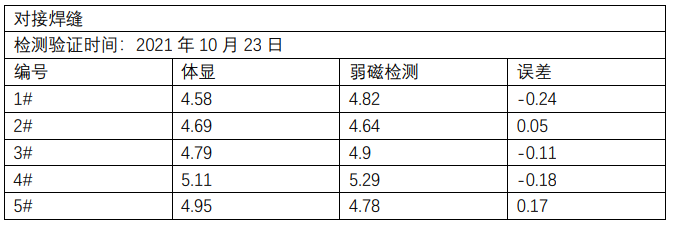

·?對接焊縫

結果分析：

在對整車對接焊縫質量檢測過程中，焊接板材厚度對弱磁焊縫質量檢測儀測量結果無影響，但焊板的組成成分不同會對試驗結果存在一定影響。

試驗結論：

·? 焊縫關鍵尺寸弱磁檢測技術可以即快又準確的對整車焊接工藝質量進行檢測，檢測中無須切割、打磨、酸洗、金相顯微、測量；一名檢測人員、每一個測點檢測時間不超過1分鐘；檢測結果可以二維顯示、檢測數據可存檔保存、調取；

·??弱磁檢測技術還可以對焊縫質量進行無損檢測、可以即快又準的發現焊縫生產過程中由于焊接工藝、人員、設備等原因造成焊縫內部的裂紋、氣孔、未熔合、咬邊、夾渣缺陷。

·??角焊縫檢測熔深計算時需要一個焊趾與上底板的夾角，試驗中采用固定夾角，現場發現實際焊縫此夾角存在一定誤差，且此角存在差異，造成部分熔深尺寸存在誤差，計劃改進采用實際測量斜角方案，提高熔深檢測檢測精度，使其檢測絕對誤差不超過0.3mm。

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
