多通道弱磁檢測儀
?
1、儀器介紹
? ? ? ?弱磁檢測技術是基于穩定的地磁場狀態下，材料缺陷的存在可以引起原本穩定磁場發生一定變化的原理，針對材料缺陷的特征進行判斷和分析。由于母材的磁導率和缺陷處磁導率的不同，可以通過高精度的磁矢量傳感器對材料進行接觸或非接觸式掃查，獲取磁異常信號進行數據分析，對缺陷進行定位和定量分析。

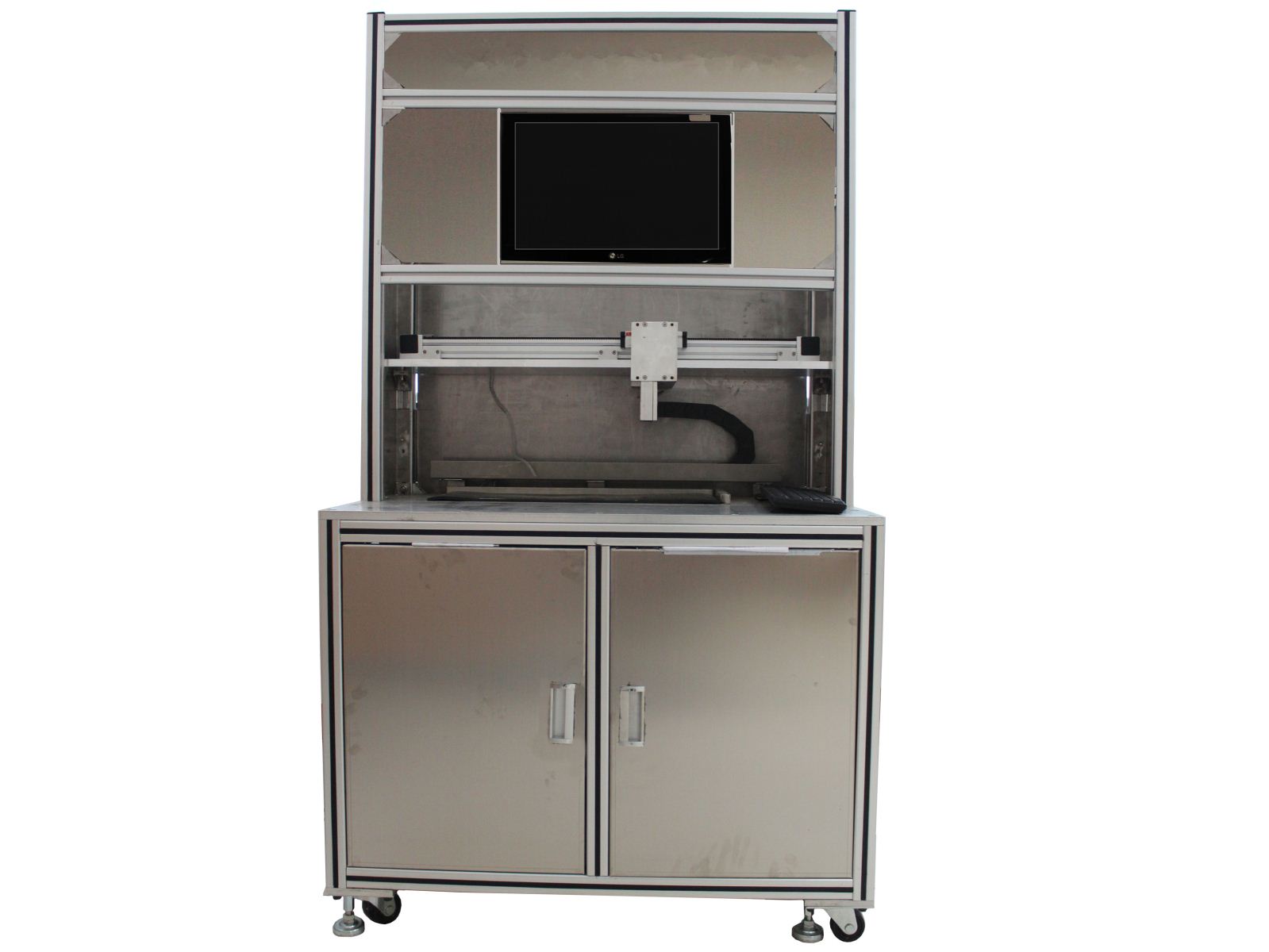

? ? ? ?多通道弱磁檢測儀主要由工控機、信號采集器、顯示器、陣列傳感器、操作臺組成。由12個單分量磁傳感器組一個陣列式探頭，把陣列探頭安裝在機械滑臺上，通過電機控制系統帶動，實現對平板材料的自動掃查；然后，用上位機在電機傳動時同步采集磁場數據；最后通過成像算法將檢測結果直觀顯示出來。
被檢對象：碳鋼、鋁合金、復合材料、晶體硅、有機玻璃均可檢測。
應用領域：石油、化工、壓力容器、天然氣、航空航天、汽車制造、核工業、交通運輸、包裝容器、建筑裝飾，機械、電氣電子通訊、能源動力、文體衛生、紡織、機械制造以及生命科學和醫學等。
?
?
2、性能參數
|
通道數
|
12通道
|
|
采樣頻率
|
最高可達1000Hz
|
|
測量范圍
|
-300000~+300000nT
|
|
穩定性
|
?8?小時，≤5nT
|
|
分辨率
|
1nT
|
|
線性度
|
＜1‰
|
|
配套誤差
|
≤2%
|
|
傳感器工作溫度
|
-40℃~140℃
|
|
采集電路板工作溫度
|
-10℃~85℃
|
|
測磁系統供電
|
+11V~+13V DC?
|
|
步進電機供電
|
+12V~36V?DC?
|
|
步進電機驅動器供電
|
+5V?DC?
|
|
工控機供電
|
?220V?AC?
|
?
3、技術指標
|
? ? ? ?微裂紋
|
? ? ? ?<50μm ? ?
|
|
? ? ? ?微孔
|
? ? ? ?Φ1mm
|
|
? ? ? ?夾雜物 ??
|
? ? ? ?Φ0.1mm
|
?
4、功能特點
● ??可檢測多種材料如碳鋼、鋁合金、復合材料、有機玻璃材料等，突破了傳統磁法檢測不能檢測非鐵磁性材料的局限性；
● ??不僅可以發現孔洞型和裂紋型缺陷，也可檢測出隧道型孔洞、疏松型孔洞和緊貼型孔洞等微小缺陷；
● ??可檢測小于50μm的微裂紋、Φ1mm的微孔、Φ0.1mm的夾雜物等；
● ??探頭由電機控制系統帶動，在一定程度上，完全消除了人工對試件掃查所產生的抖動干擾信號，且可自動完成掃查和成像操作；
● ??無需清理待檢試件被測表面或做其他準備工作，被測表面無需填充耦合劑，提高了檢測效率；
● ??采用2維成像方法，實現對缺陷的可視化；
● ??檢測儀可以離開待檢試件表面，無需主動勵磁設備；
?
